    Weergave uitklappen Voorafgaande berichten: Arbeidsfactor frequentieomvormer LT Spice

    Re: Arbeidsfactor frequentieomvormer LT Spice

    door wnvl1 » ma 08 jan 2024, 18:13

    Ja, er is een redelijk grote tegen EMK, maar dat moet zelf uitgerekend worden op basis van de gegevens die ik zette in de vorige post. Ik kan de cijfers van de opgave moeilijk letterlijk op het forum zetten. Als dat publiek staat, dan kan dat vervelend zijn voor student/docent. Ik zal de simulatie hier wel plaatsen.

    Re: Arbeidsfactor frequentieomvormer LT Spice

    door HansH » ma 08 jan 2024, 10:47

    Ik zie dat je als belastingsweerstand maar 0.22 ohm hebt. dus dan heb je het over hele grote vermogens of er moet nog iets bij van tegenEMK. Daarom nam ik aan dat je iets wil gaan doen met die 3 extra spanningsbronnen om daar iets van tegenEMK mee te modelleren. Maar uit jouw model kon ik niet opmaken wat je daarmee wil.

    Re: Arbeidsfactor frequentieomvormer LT Spice

    door wnvl1 » ma 08 jan 2024, 01:12

    Als je de lijnspanning \(U_{lijn}\) deelt door \(\sqrt 3\), dan heb je de fasespanning in de belasting \(U_{fase}\).
    Het schijnbaar vermogen S gedeeld door 3 keer de fasespanning \(U_{fase}\) is de fasestroom \(I_{fase}\). Je kent de hoek van de fasestroom uit de DPF.
    De fasespanning min de fasestroom vermenigvuldigd met de complexe impedantie van weerstand en inductantie in de belasting levert de spanning op van die variabele spanningsbron.

    Bedoeling is om onder die waarden de stromen door de halfgeleidercomponenten te bepalen. Dat moet dan wel lukken met het Spicemodel.

    Re: Arbeidsfactor frequentieomvormer LT Spice

    door wnvl1 » ma 08 jan 2024, 00:57

    In de opgave zijn:
    - Schijnbaar vermogen KVA
    - Lijnspanning uitgang V
    - Frequentie uitgang Hz
    - DPF verplaatsingsfactor (cos phi) ind
    - Spanning tussenkring V
    - Weerstand en de inductie in de belasting
    gegeven.

    De student moet de sinusoidale spanningsbron bepalen. Die zal in de praktijk van een motor of generator komen, maar dat maakt niet zo veel uit.

    Re: Arbeidsfactor frequentieomvormer LT Spice

    door wnvl1 » ma 08 jan 2024, 00:45

    Ik snap het. Ik heb drie V(drieA)>0 verwijderd en de delta's toegevoegd.

    Re: Arbeidsfactor frequentieomvormer LT Spice

    door HansH » zo 07 jan 2024, 01:16

    wnvl1 schreef: ↑zo 07 jan 2024, 00:02
    HansH schreef: ↑za 06 jan 2024, 15:46 ik snap alleen niet waarom het criterium droehoek> of <0 erin zit: V=if((V(drieA)>V(sinA)) & (V(drieA) >0) &( time>1u),1,0)
    Ik had dat zelf zo beredeneerd, maar dan ga ik er terug over nadenken. Ik kan er pas maandag over nadenken, dan geef ik mijn reactie op al de rest.
    normaal gesproken zet je bij zo'n halve brug eerst de ene switch uit waarna de halve brug node dan commuteert en de body diode van de tegenoverliggende switch aan gaat. dan zet je de andere switch aan na een korte non overlap tijd. Dus beide gates zijn bijna complementair. dat kun je doen met bv V=if((V(drieA)>V(sinA)+delta) en V=if((V(drieA)<V(sinA)-delta) of met een non overlap tijd, maar daarvoor heb je een state machine nodig. Kan ook met LTspice tegenwoordig.

    Re: Arbeidsfactor frequentieomvormer LT Spice

    door wnvl1 » zo 07 jan 2024, 00:02

    HansH schreef: ↑za 06 jan 2024, 15:46 ik snap alleen niet waarom het criterium droehoek> of <0 erin zit: V=if((V(drieA)>V(sinA)) & (V(drieA) >0) &( time>1u),1,0)
    Ik had dat zelf zo beredeneerd, maar dan ga ik er terug over nadenken. Ik kan er pas maandag over nadenken, dan geef ik mijn reactie op al de rest.

    Re: Arbeidsfactor frequentieomvormer LT Spice

    door wnvl1 » za 06 jan 2024, 23:57

    Ik krijg ook de boodschap
    ImageError
    maar desalniettemin, lijken die IGBT's wel te werken denk ik in mijn simulatie. Maar die model switchen zijn ook goed.

    Re: Arbeidsfactor frequentieomvormer LT Spice

    door HansH » za 06 jan 2024, 17:02

    wnvl1 schreef: ↑vr 05 jan 2024, 23:04 Klopt dit schema dan om de eerste fase te meten? Ik heb er dus jouw component ingestopt en een beetje meer leesbaar gemaakt.

    wat stellen de bronnen Va,Vb en Vc voor? is dat een geinduceerde spanning in een motor of iets dergelijks?

    Re: Arbeidsfactor frequentieomvormer LT Spice

    door HansH » za 06 jan 2024, 15:46

    ik snap alleen niet waarom het criterium droehoek> of <0 erin zit: V=if((V(drieA)>V(sinA)) & (V(drieA) >0) &( time>1u),1,0)

    heb ik er even uitgehaald: V=if((V(drieA)>V(sinA)) &( time>1u),1,0)
    en dan andere gate complementair. V=if((V(drieA)<V(sinA)) &( time>1u),1,0)
    en 2 spoelen omgedraaid zodat alle stroomrichting naar de ster wijst
    signals2
    omvormerhh1
    (2.1 KiB) 93 keer gedownload

    Re: Arbeidsfactor frequentieomvormer LT Spice

    door HansH » za 06 jan 2024, 14:41

    ps, ook nog extra timing requirement erin gezet zodat voot t=1us alle switches uit staat, anders ging er 50A DC lopen

    Re: Arbeidsfactor frequentieomvormer LT Spice

    door HansH » za 06 jan 2024, 14:21

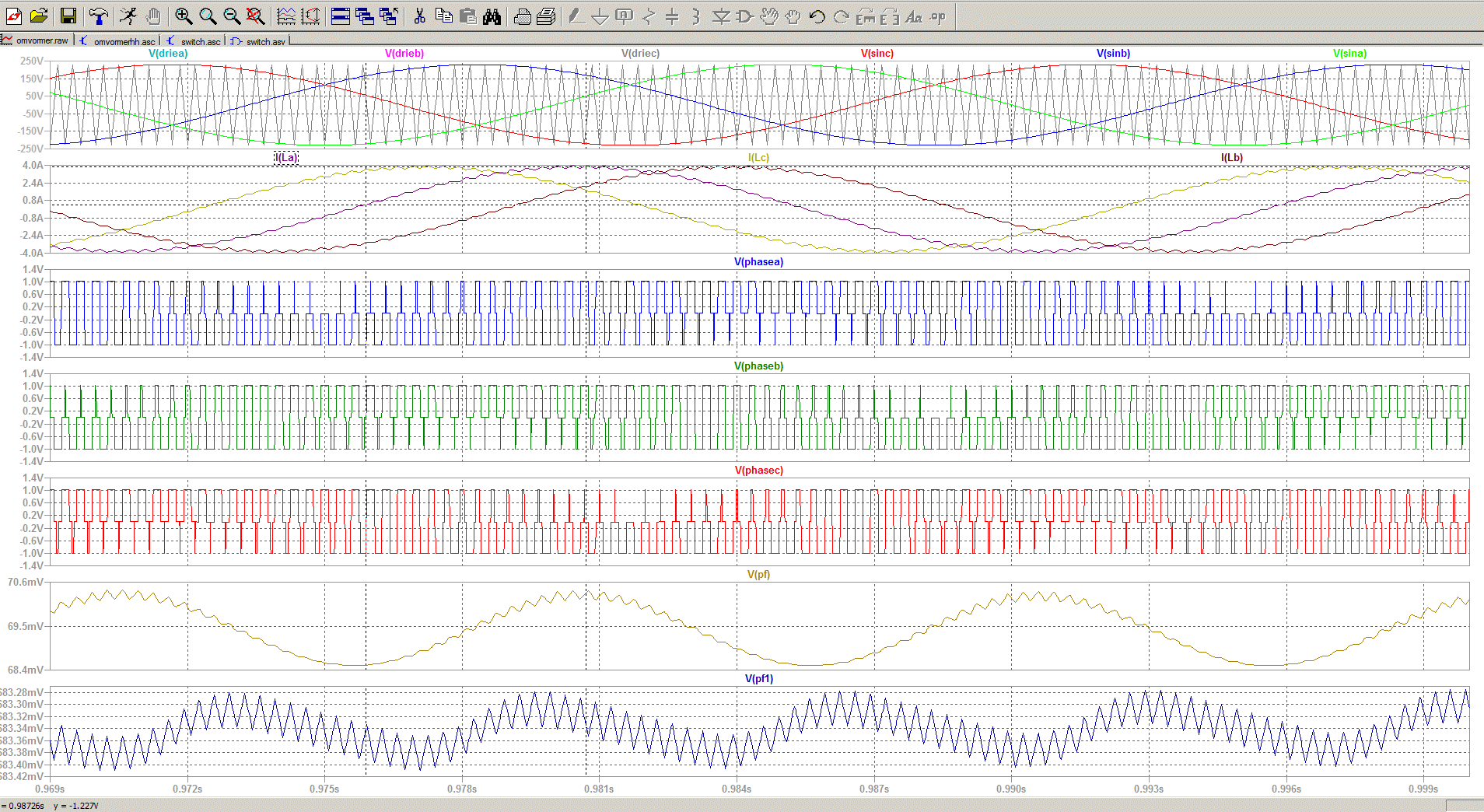

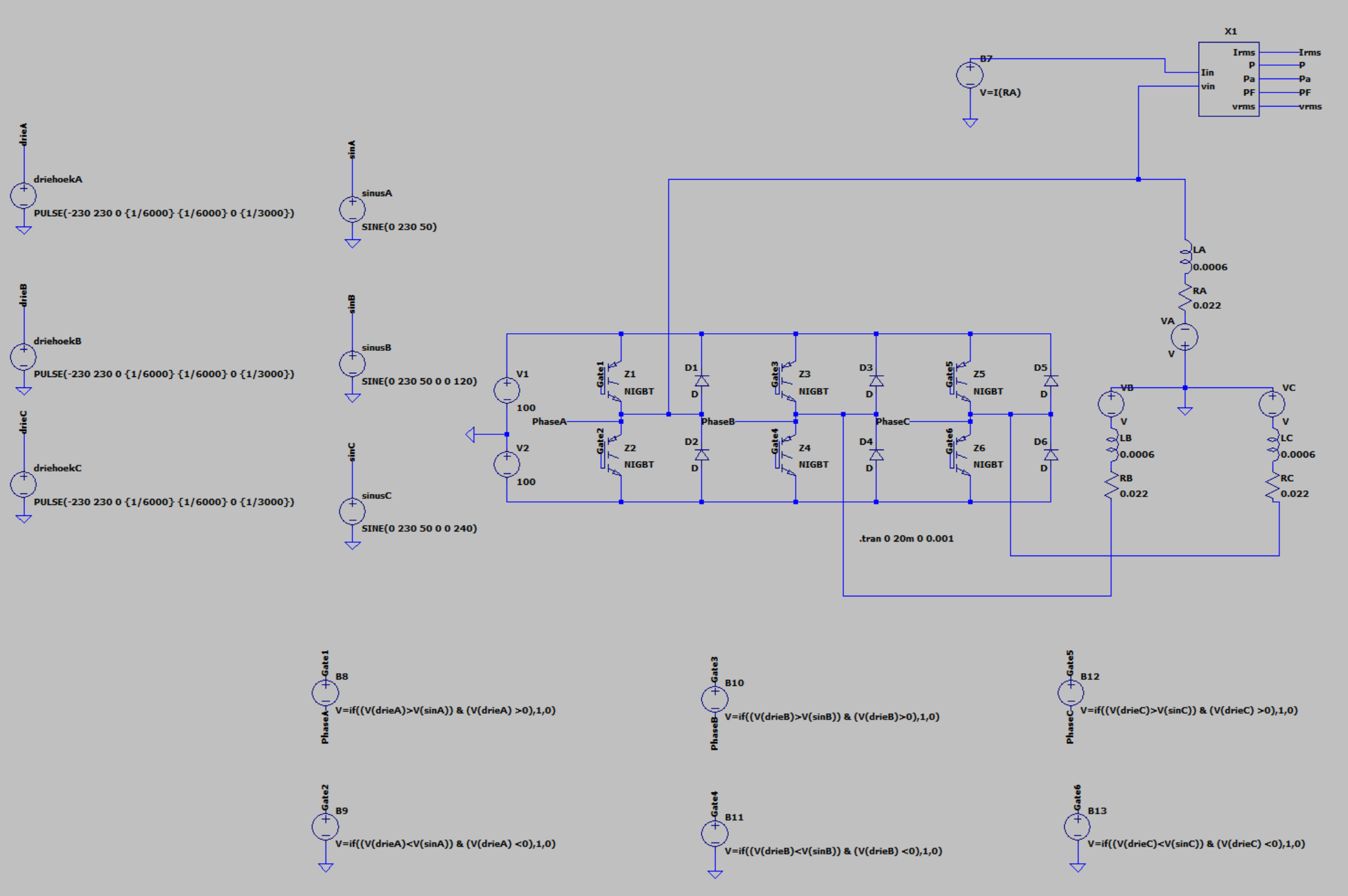

    ik heb even de igbt's vervangen door modelswitches omdat ik geenmodel heb van de IGBT. verder zag ik dat er een DC stroom gaat lopen in de 3 fasen load dus heb ik even hele grote C's geplaatst om dat op te lossen. Maar moet je fundamenteel oplossen in het model. Toen zag ik dat de 3 fasen stromen geen 120 graden uit fase zijn, dus daar zit nog iets niet goed.
    powerfactor kun je zo per fase meten maar dan meet je een slechte powerfactor omdat er veel geschakeld wordt.
    ik heb een tweede powerfactor meter een de ingang gezet.
    signals1
    schemahh
    designhh
    (14.06 KiB) 135 keer gedownload

    Re: Arbeidsfactor frequentieomvormer LT Spice

    door wnvl1 » vr 05 jan 2024, 23:04

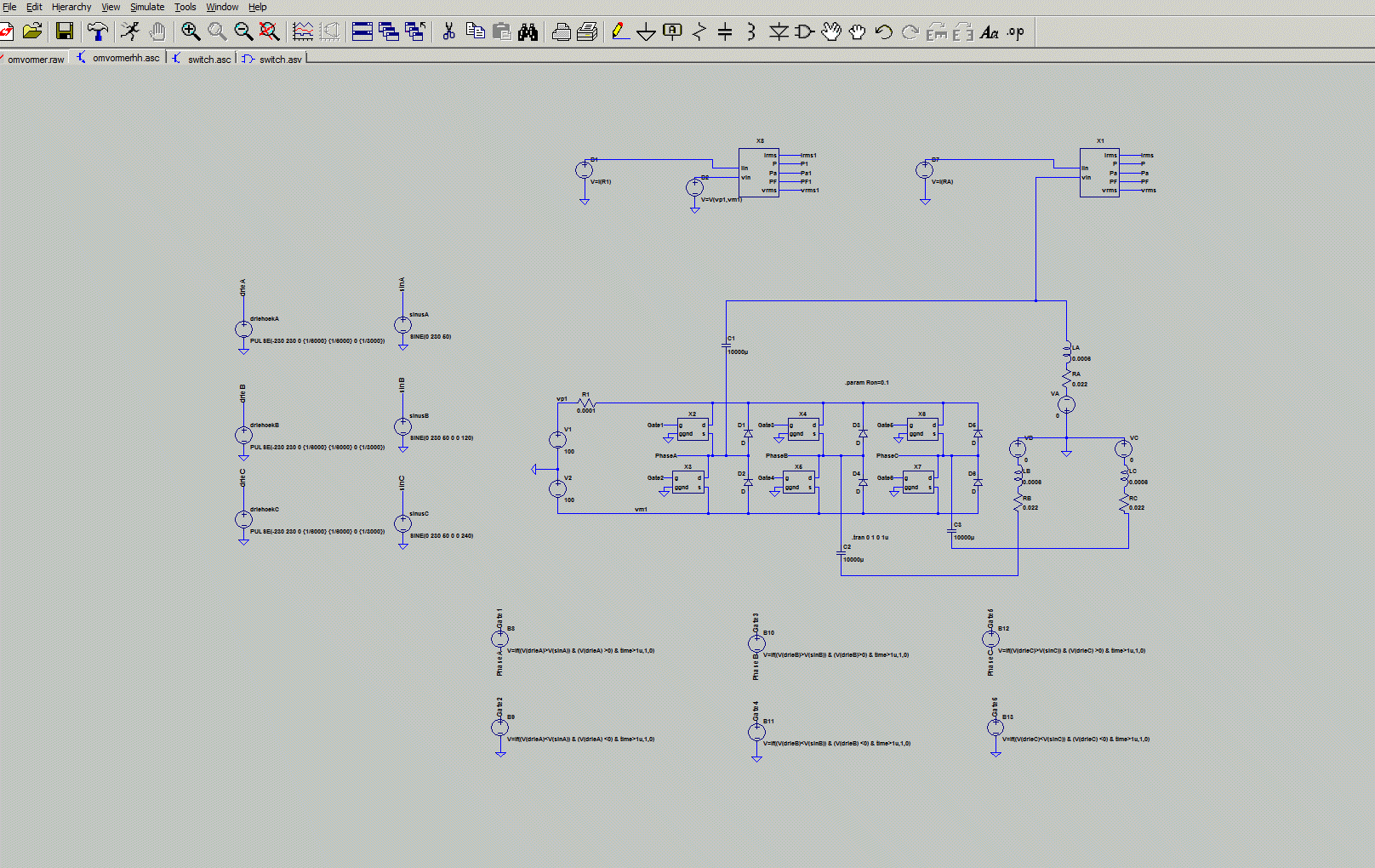

    Klopt dit schema dan om de eerste fase te meten? Ik heb er dus jouw component ingestopt en een beetje meer leesbaar gemaakt.
    Schema
    Bijlagen
    omvormer
    (1.58 KiB) 92 keer gedownload

    Re: Arbeidsfactor frequentieomvormer LT Spice

    door HansH » vr 05 jan 2024, 22:02

    met een gepulste weerstand (50% van de tijd R en 50% van de tijd oneindig) kom ik op een PF van 0.71
    schema1

    Re: Arbeidsfactor frequentieomvormer LT Spice

    door HansH » vr 05 jan 2024, 21:03

    ik heb een blokje gemaakt in LTspice om in het algemeen de Powerfactor te bepalen samen met werkelijk en schijnbaar vermogen.
    schema
    C1 en R2 kun je vervangen door een willekeurig elektrisch netwerk waarvan je de powerfactor wilt berekenen inclusief iets schakelends. timestep is maximaal 1us. als je betere resolutie wilt kun je de maximale timestep aanpassen in simulation/edit simulation command/Maximum timestep
    circuit.asc is het toplevel schema.
    PF
    (164.59 KiB) 105 keer gedownload
